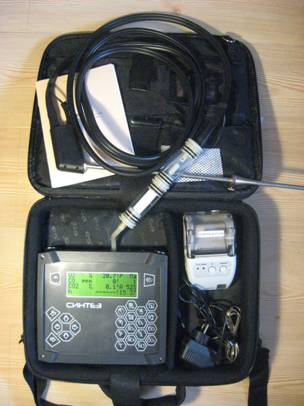

Газоанализатор дымовых газов СИНТЕЗэто многокомпонентный переносной измерительный прибор. Газоанализатор предназначен для наладки котлов и печей, для аудита вредных выбросов. Позволяет измерять концентрацию пяти газов одновременно, кислорода O2, оксида углерода CO, оксида азота NO, диоксида азота NO2, диоксида серы SO2, а также температуры отходящих газов, давления-разрежения в дымоходе. Производит расчеты CO2,избытка воздуха, потерь при сжигании, т.е. КПД горения.

Портативные газоанализаторы СИНТЕЗудовлетворят потребности как наладчиков, так и инспекторов.



СИНТЕЗсоздавался в тесном сотрудничестве с теплотехниками, экологами и метрологами, использован многолетний опыт разработок и производства газоанализаторов в Украине. Использование современной элементной базы обеспечивает надежность эксплуатации прибора в условиях Украины.



ИЗМЕРЕНИЯ

Портативный газоанализатор СИНТЕЗИзмерение концентрации газов (O2, CO, NO, NO2, SO2)СИНТЕЗ производит при помощи электрохимических датчиков/сенсоров City Technology, Великобритания, наиболее надежных и точных для данной области применения.

Температура отходящих газов измеряется в точке забора пробы газа с помощью малоинерционной термопары.

Датчик дифференциального давления открывает возможность для различных замеров: статического давления (тяги), динамического давления, перепада давления между определенными точками дымохода.

РАСЧЕТЫ

Высокопроизводительный микропроцессор газоанализатора на основе измеренных параметров отходящих газов и характеристик топлива, производит расчеты эффективности горения, избытка воздуха, автоматическое приведение к стандартному содержанию кислорода О2.

Чтобы  оценить потери они представлены в развернутом виде: потери с сухими отходящими газами, недожог (потери с СО), потери с влагой (связанные со скрытой теплотой парообразования).

Возможность измерения дифференциального давления, позволяет определять скорость потока отходящих газов в дымоходе

ИНДИКАЦИЯ

Информативный жидкокристаллический индикатор с крупными символами, высотой 9 мм, позволяет без труда следить за измеренными и рассчитанными данными, а также за параметрами функционирования самого прибора.

Подсветка индикатора и клавиатуры, дает возможность работы даже в местах без освещения.

ПАМЯТЬ

Память газоанализатора СИНТЕЗпозволяет сохранять результаты измерений. Дополнительное программное обеспечение позволит автоматизировать дальнейшую обработку и анализ данных.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметры

Диапазон

Разрешение

Точность

O2

0...25%

0.1 %

± 0.2 % об.

CO

0...4 000 ppm(млн-1)

ppm(млн-1)

± 5 ppm

± 5 %

0 – 400 ppm

400 – 4000 ppm

NO

0...5 000 ppm(млн-1)

ppm(млн-1)

± 5 ppm

± 5 %

0 – 100 ppm

100 – 5000 ppm

NO2

0...1 000 ppm(млн-1)

ppm(млн-1)

± 5 ppm

± 5 %

0 – 100 ppm

100 – 1000 ppm

SO2

0...5 000 ppm(млн-1)

ppm(млн-1)

± 5 ppm

± 5 %

0 – 100 ppm

100 – 5000 ppm

CO2

0...COmax

0.1 %

рассчитывается

Т отх. газа

-20...+600°С   (800 °С кратковременно)

0.1 °С

± 2 °С или ± 0.3 %

-20...+1000°С (1100 °С кратковременно)

Т окруж.

-20...+50 °С

0.1 °С

± 2 °С или ± 0.3 %

P

-5000...+5000 Па

1 Па

± 5 %

V

3...20 м/с

0.5 м/с

рассчитывается

Гарантия 12 мес.

ЗОНД

Зонд или пробоотборник неотъемлемая часть газоанализатора, так как он измеряет температуру отходящих газов и по нему транспортируются эти самые газы для прибора.

Разумеется без доставки смеси газов в прибор невозможно определить концентрации его составляющих, а на данные о температуре, концентраций О2 и СО опираются расчеты коэффициента избытка воздуха, концентрации СО2 и потерь.



Состоит зонд из металлической трубки для отбора пробы газа, термопары для измерения температуры в точке отбора пробы, шланга для транспортировки пробы в фильтр-осушитель, а затем в газоанализатор. Еще важной составляющей является стопорный конус, «вгрызаясь» в технологическое отверстие дымохода он фиксирует зонд.



От выбора материала трубки и оболочки термопары зависит максимальная рабочая температура зонда.



В комплект газоанализатора входит зонд, который подойдет для большинства случаев. Температура 600 °С, кратковременно 800 °С длина 750 мм.

Проботборный зонд для газоанализатора

материал пробоотборной трубки нержавеющая сталь 12Х18Н10Т, оболочки термопары аналогичная сталь.



Для уникальных случаев разработан высокотемпературный зонд, максимальная температура 1000 °С, кратковременно 1100 °С

1) длина трубки 710 мм;
2) материал пробоотборной трубки жаропрочный сплав ХН78Т;(марка стали может быть заменена на аналогичную жаростойкую)
3) термопара К типа с жаростойкой оболочкой из сплава инконель;
Высокотемперетурный пробоотборный зонд для газланализатора



ПРИНТЕР

Принтер необходим в большинстве случаев, т.к. после проведения работ с помощью газоанализатора, распечатка является одним из подтверждений параметров-режимов работы котла, печи или другой топливосжигающей установки.

Особенностью данного принтера является печать на этикеточной самоклеящейся бумаге, а также, как и все остальные, печатает на обычной.

Принтер газоанализатора  Термопринтер газоанализатора  Термопечатающий принтер газоанализатора  Распечатка принтера газоанализатора

Конструкция позволяет быстро заправлять бумагой, не нужно протягивать бумагу через печатающий механизм.

Принтер может работать как от обычных батареек АА так и от аккумуляторов, при этом нет необходимости приобретать дополнительное зарядное устройство. Зарядка происходит внутри принтера при помощи сетевого адаптера из комплекта поставки.

РАЗРАБОТКА И ПРОИЗВОДСТВО

Портативный газоанализатор СИНТЕЗ создавался в тесном сотрудничестве с теплотехниками, экологами и метрологами, использован многолетний опыт разработок и производства газоанализаторов в Украине.

Все основные комплектующие, датчики газов, компрессор, малоинерционная термопара, микросхемы и электронные компоненты, от лучших мировых производителей.

Современные комплектующие, интеллект и технологическая база лучших предприятий оборонно-промышленного комплекса, обеспечивают высокое качество изготовления и надежность в эксплуатации прибора в условиях Украины.



В скором будущем будут анонсированы следующие приборы:

- серия однокомпонентных газоанализаторов:

- газоанализатор кислорода O2,

- газоанализатор оксида углерода (угарного газа) CO,

- газоанализатор оксида азота NO,

- газоанализатор диоксида азота NO2,

- газоанализатор диоксида серы (сернистого ангидрида)SO2,

- газоанализатор двуокиси углерода CO2,

- манометр-измеритель скорости,

- электронный многоканальный термометр,

- течеискательгорючих газов.

ИЗГОТОВЛЕНИЕ ПРИБОРОВ ПО ИНДИВИДУАЛЬНЫМ ТРЕБОВАНИЯМ.

Есть опыт сотрудничества с металлургическими и химическими предприятиями, для них были изготовлены анализаторы с диапазоном по оксиду углерода CO до5%, 10% и 20%.

Также изготавливались приборы для измерения концентраций H2S, HCl, NH3, Cl2.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Газоанализаторы требуют ежегодной поверки в региональных подразделениях Укрметртестстандарт (УкрЦСМ). Данная процедура необходима не столько для получения свидетельства о поверке, сколько для калибровки, или как ее называют в УкрЦСМ градуировки. Также при замене истощенных электрохимических датчиков/сенсоров, необходима внеочередная калибровка. При замене сенсора кислорода, калибровка не нужна.

Обращайтесь за заменой электрохимических датчиков газа в импортных и отечественных газоанализаторах.

Производится ремонт газоанализаторов.
